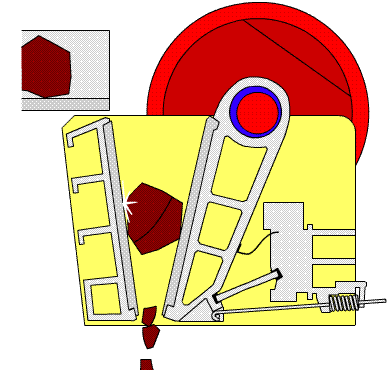

顎式破碎機(鄂式)工作原理:
鄂式破碎機(Jaw Crusher)的破碎結構比較簡單,該機主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用(當破碎腔進入不能被破碎的物料,破碎機的肘板起到過載保護的功能)。
該顎式破碎機的破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
由于在破碎機在破碎物料的行程中,鄂板(工作牙板)各個部位的磨損不均勻,特別是下部靠近排料口的位置磨損嚴重,為此一般都把破碎機鄂板制成上下對稱的,待下部磨損后將其倒置使用,以延長其使用壽命。
顎式破碎機性能特點:
1.破碎機Jaw Crusher腔深而且無死區,提高了進料能力與產量;
2.其破碎比大,產品粒度均勻;
3.墊片式排料口調整裝置,可靠方便,調節范圍大,增加了設備的靈活性;
4.潤滑系統安全可靠,部件更換方便,保養工作量??;
5.結構簡單,工作可靠,運營費用低。
6.設備:單機15%~30%,系統一倍以上;
7.排料口調整范圍大,可滿足不同用戶的要求;
8.噪音低,粉塵少。
9.咨詢顎式破碎機價格請致電
10.顎式破碎機又叫:鄂式破碎機、破石機、碎石機、克石機。
顎式破碎機規格和性能參數表:
型號 |
進料口尺寸 |
進 |
排料口調 |
處理能力 |
偏心軸轉速 |
電動機功率 |
總重量 |
外形尺寸 |
PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
250 |
5.5 |
0.8 |
720×660×850 |
PE-200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
7.5 |
1.2 |
910×750×990 |
PE-200×350 |
200×350 |
180 |
18-70 |
3-10 |
260 |
11 |
1.5 |
1000×870×990 |
PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
1300×1090×1270 |
PE-400×600 |
400×600 |
340 |
40-100 |
16-60 |
275 |
30 |
7 |
1730×1730×1630 |
PE-500×750 |
500×750 |
425 |
50-100 |
40-110 |
275 |
55 |
12 |
1980×2080×1870 |
PE-600×750 |
600×750 |
500 |
150-200 |
80-240 |
275 |
55 |
15.8 |
2070×2000×1920 |
PE-600×900II |
600×900 |
500 |
65-160 |
50-180 |
250 |
55 |
17 |
2190×2206×2300 |
PE-750×1060 |
750×1060 |
630 |
80-140 |
110-320 |
250 |
110 |
29 |
2660×2430×2800 |
PE-800×1060 |
800×1060 |
640 |
130-190 |
130-330 |
250 |
110 |
29.8 |
2710×2430×2800 |
PE-830×1060 |
830×1060 |
650 |
160-220 |
150-336 |
250 |
110 |
30.7 |
2740×2430×2800 |
PE-870×1060 |
870×1060 |
660 |
200-260 |
190-336 |
250 |
110 |
31.5 |
2810×2430×2800 |
PE-900×1060 |
900×1060 |
685 |
230-290 |
230-390 |
250 |
110 |
33 |
2870×2420×2940 |
PE-900×1200 |
900×1200 |
750 |
95-165 |
220-450 |
200 |
110 |
52 |
3380×2870×3330 |
PE-1000×1200 |
1000×1200 |
850 |
195-265 |
315-500 |
200 |
110 |
55 |
3480×2876×3330 |
PE-1200×1500 |
1200×1500 |
1020 |
150-350 |
400-800 |
180 |
160 |
100.9 |
4200×3300×3500 |
PE-1500×1800 |
1500×1800 |
1200 |
220-350 |
500-1000 |
180 |
280 |
122 |
5160×3660×4248 |
PE-1800×2100 |
1800×2100 |
1500 |
300-400 |
600-1200 |
160 |
400 |
150.6 |
6210×4013×4716 |
PEX-150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
15 |
3.8 |
1200×1530×1060 |
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
330 |
30 |
5.5 |
1380×1750×1540 |
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
30 |
7 |
1560×1950×1390 |
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
37 |
9.7 |
2140×1660×1500 |
PEX-300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
55 |
15.6 |
2720×1950×1600 |
